EL1861B_PA_1W大功率模組
版本號:VER1.1
   福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。
公司主要經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。
公司擁有一支高素質的研發團隊,研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗,可為客戶提供良好的技術支持服務,同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備,從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關,致力于為客戶提供性能優越、穩定可靠的產品。

目錄
1.簡述... 4
2.特性:. 4
2.1 EL1861B_PA_1W模組性能說明... 5
2.2 SI4463性能特性... 5
2.3 SI4463與SI4432的比較... 6
3.主要用途:. 6
4.EL1861B_PA_1W模組的外形圖:. 7
4.1:實物圖... 7
4.2:外形尺寸圖:... 7
4.3:  EL1861B_PA_1W的管腳定義(模塊正視)... 8
5.可選配的天線... 9
6.測試環境與情況... 11
7.定購信息與聯系方式... 12
1.簡述
EL1861B_PA系列是一款帶功率放大,自帶MCU的高性能的FSK 無線透明數據收發模塊。它采用的是SI 4463無線方案,用戶只要通過串口可以簡單方便的控制無線的收發,并通過串口可進行頻率、功率、無線通訊速率,可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達10KM.具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊速率高,內部自動完成通訊協議轉換和數據收發控制等特點。
模塊提供 UART 串行數據接口,只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率,工作頻率,發射功率,通訊數率,調制頻偏,接收帶寬等參數。EL1861B_PA系列模塊可廣泛應用于各類無線數據傳輸領域,是設計無線數據傳輸產品的理想選擇。
2. EL1861B_PA特性:
EL1861B_PA具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離在空曠地實測距離10公里,內部自動完成通訊協議轉換和數據收發控制等特點。
  模塊帶有無線發送自動防沖檢測,更有效提高工作效率,避免同頻干擾??蛇x低功耗模式,降低成本,更靈活的應用。串口超大空量的接收緩沖,可緩存1000個字節(當緩存滿時引腳有指示)。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),讓你實時有效的接收串口數據。EL1861B_PA讓您不用進行繁瑣的無線研發,就可以使用到最優,最穩定,距離最遠的無線模組,簡單方便就可操控無線的收發,加快您的開發周期,讓您更快的搶先市場一步!低成本,高性能,高可靠性,是工業應用的最佳選擇!
?  FSK 調制, 半雙工通訊,抗干擾能力強
?  119MHz~1050MHz頻段,使用無須申請頻點。
?  頻率范圍寬,433M支持頻率可選420M~445M.50個信道,每個信道間隔500K.
?  最大輸出功率 31dBm,輸出功率可在 27~31dBm 范圍內調整
?  接收靈敏度-126dBm
?  發射工作電流 450mA@31dBm
?  接收工作電流 13mA
?  低功耗睡眠模式電流 50nA
?  標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
?  UART串行接口速率用戶可選,靈活匹配外部設備
?  工作頻率可設置,允許多個模塊頻分復用,互不干擾
?  射頻收發有沖突退避機制,提高數據傳輸可靠性
?  調制頻偏和接收帶寬可選,用戶可通過軟件配置
?  通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用
?  串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置
?  無線通訊速率 可選1.2 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
?  提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求
?  傳輸距離遠,開闊地無干擾情況下可達10Km 以上
?  小體積,16 PIN SMD 封裝,安裝方便
?  無線防沖撞機制,更穩定有效的傳輸數據
?  可選低功耗模式,適用于各種應用環境
?  串口輸出指示,更有效的監控數據
?  接收緩沖區防溢功能,杜絕數據的丟失
?  50個的無線通道選擇,可做信道掃描,跳頻等功能。
?  生產免調試
?  屏蔽蓋,抗干擾能力強
?  自帶看門狗,CRC校驗,CTS等無線檢測,穩定性高。
2.1 EL1861B_PA_1W模組性能說明
外形尺寸:38x20x2毫米
工作頻率:434MH 470MH 868M 915M
發射功率:31dBm
發送模式: OOK/FSK/GFSK/4FSK/4GFSK
工作電壓:5~8V
電壓V  | 輸出功率(dBm)  | 輸出功率(mW)  | 電流(mA)  |
  |
5  | 28  | 630.9573445  | 320  |
  |
6  | 29  | 794.3282347  | 370  |
  |
6.5  | 29.5  | 891.2509381  | 410  |
  |
7  | 29.7  | 933.2543008  | 430  |
  |
7.5  | 31.2  | 1047.128548  | 450  |
  |
2.2 SI4463性能特性
Silicon Labs公司的Si446x系列的是高性能低電流的119MHz~1050MHz收發器,是EZRadioPRO系列中一員,包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm,PA支持+27dBm或+30dBm,采用(G)FSK,4(G)FSK,(G)MSK,OOK和ASK調制,數據速率從100bps~1Mbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
Silicon Labs的Si446x是一款高性能,低電流的收發器,覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是 EZRadioPRO 系列產品的一部分,其中包括完整的發射器,接收器和收發器系列,覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度(為-126dBm),同時實現了較低的工作和待機電耗。
2.3 SI4463與SI4432的比較
EL1861B_PA, EL4463_100MW,EL4432_100MW 做個簡單的參數對比
參數  | EL1861B_PA  | EL4463_100MW  | EL4432_100MW  |
頻率范圍  | 119~1050MHz  | 119~1050MHz  | 240~960MHz  |
接收靈敏度  | -126dBm  | -126dBm  | -121dBm   |
發射功率  | 31dBm  | 20 dBm  | 20 dBm  |
關機電流  | 30nA  | 30nA  | 50nA  |
待機電流  | 50 nA  | 50 nA  | 800nA  |
接收電流   | 10.0mA  | 10.0mA  | 18.5mA  |
發射電流  | 450MA  | 75MA  | 85MA  |
DATA速率  | 0.123~1M  | 0.123~1M  | 0.123~256K  |
距離  | 10000米 434M 2.4K下  | 2800米 434M 2.4K下  | 2300米 434M 2.4K下  |
屏蔽蓋  | 有  | 無  | 無  |
2.4 EL1861B_PA默認配置
與模組通訊的串口速率:19200,無校驗,1位停止位
默認的無線通訊速率:1200bps,頻偏4800bps
默認的無線工作頻點:433MHZ
默認的信道間隔:500KHZ
默認的ID號:0001
3.主要用途:
?  家居自動化和安防門禁系統
?  無線抄表
?  車輛防盜
?  無線傳感器
?  遠程無線數據傳輸
?  遠程工業遙控,遙測
?  車庫控制
?  無線呼叫器
?  燈光控制
?  智能計量
?  遠程控制
?  家庭安全和報警
?  車庫門開啟器
?  遠程無鑰匙進入
?  自動化
?  工業控制
?  傳感器網絡

4.EL1861B_PA_1W模組的外形圖:

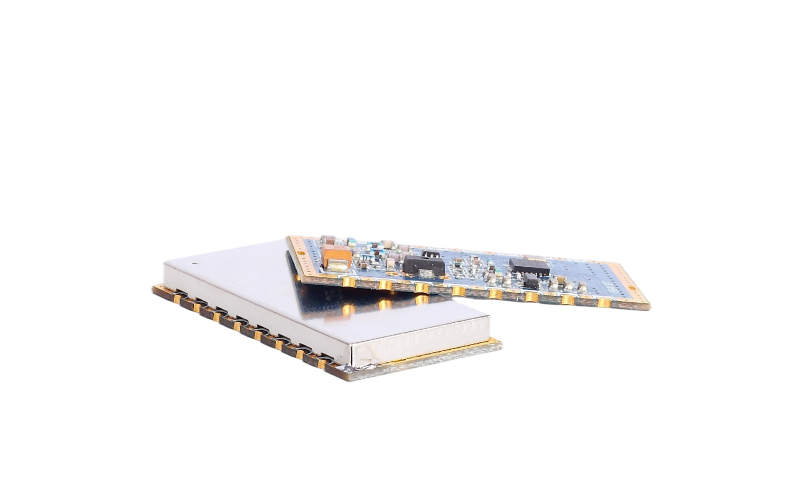

4.1:實物圖

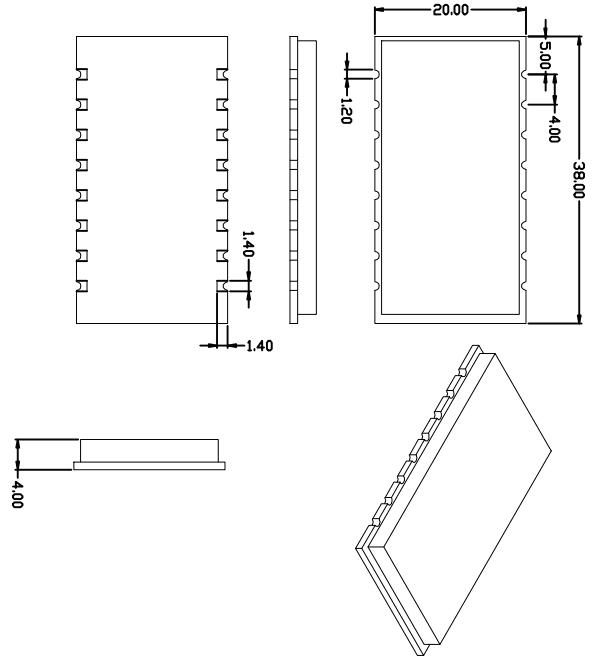

4.2:外形尺寸圖:

4.3:  EL1861B_PA的管腳定義(模塊正視)

腳位編號  | 引腳定義  | 描述  |
1  | VCC  | 接電源正極5V~7.5VDC  |
2  | GND  | 接電源地  |
3  | +3.3V  | 內部LDO輸出  |
4  | MCLR  | 模組復位引腳,低電平模組復位  |
5  | P2.7  | 此端口拉低,再進行復位上電   ,進入設置狀態,在此狀態,可以通過串口修改功能配置  |
6  | RXD  | 串口UART接收腳  |
7  | TXD  | 串口UART發送腳  |
8  | slepControl  | P0.3   高的時候進入低功耗,低電平進入工作狀態  |
9  | GND  | 接電源地  |
10  | slepIndicator  | 休眠指示燈,高電平是表示進入休眠狀態,低電平表示工作狀態  |
11  | UART_TX_LED  | 串口發送指示,有數據要送出指示腳,平時高電平,當此管腳被拉低100US后 ,串口開始送出數據  |
12  | UART_BUSY  |   串口接收忙碌指示,高電平表示空閑,可以往串口送數無線轉發出,低電平 表示串口緩沖區忙碌,應暫停往串口送數。  |
13  | GPIO1  | NC  |
14  | GPIO0  | NC  |
15  | GND  | 接電源地  |
16  | ANT  | 接50歐的同軸天線  |
5.可選配的天線

6.測試環境與情況
測試天氣:比較惡劣 測試環境:在江上兩座橋之間 測試發送模組:EL1861B_PA 測試接收模組:SI4463雙天線 測試頻率:434MH 測試速率:2.4K,頻偏4.8K 測試天氣:陰天轉小雨  |
  |
測試溫度:18度  |
  |
風強度:強 測試情況:接收信號穩定 測試距離:9.96公里 信號值:70以上  |
  |

7.定購信息與聯系方式
產品型號=產品類型+工作頻段+封裝形式
EL1861B_PA_1W
產品類型 工作頻段 封裝形式
產品型號  | 工作頻段  | 封裝形式  |
EL1861B_PA_1W -433D  | 433 MHZ  |
  |
EL1861B _PA_1W _470D  | 470MHZ  |
  |
EL1861B _PA_1W _868D  | 868MHZ  |
  |
EL1861B PA_1W _915D  | 915 MHZ  |
  |
