EL1663B_PA_3W大功率模組
版本號：VER3.0
易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。
經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。
目錄
1.簡述... 4
2.特性:. 4
2.1 EL1663B_PA_3W模組性能說明... 4
2.2 SI4463性能特性... 4
2.3 SI4463與SI4432的比較... 5
3.主要用途:. 5
4.EL1663B_PA_3W模組的外形圖:. 6
4.1:實物圖... 6
4.2:外形尺寸圖：... 6
4.3: EL1663B_PA_3W的管腳定義（模塊正視）... 7
5.可選配的天線... 8
6.測試環境與情況... 10
7.定購信息與聯系方式... 10
1.簡述
EL1663B_PA_3W是一款輸出功率為3W的大功率模塊，采用的是SI 4463內核，通過SPI接口就可以修改內部參數。通信距離在橋上直測距離可達20KM(速率2.4K,頻偏4.8K).
Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm，PA支持+35dBm或+37dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率100bps~1Mbps,工作電壓4~6.5V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
Silicon Labs的Si446x是一款高性能，低電流的收發器，覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是EZRadioPRO系列產品的一部分，其中包括完整的發射器，接收器和收發器系列，覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度（為-126dBm），同時實現了較低的工作和待機電耗。
2.特性:
2.1 EL1663B_PA_3W模組性能說明
外形尺寸：38x20x2毫米
工作頻率：434MH 915M
發射功率：36dBm
發送模式： OOK/FSK/GFSK/4FSK/4GFSK
工作電壓：4~6.5V
電壓V | 輸出功率(dBm) | 輸入電流（mW) | 輸出功率（mW) |
6.5v | 35.17dBm | 1.24A | 3.28W |
6v | 34.63dBm | 1.17A | 2.9W |
5.5v | 33.9dBm | 1.06A | 2.45W |
5v | 33.2dBm | 1.04A | 2.09W |
4.5v | 32.3dBm | 0.96A | 1.7W |
4v | 31.4dBm | 0.88A | 1.38W |
2.2 SI4463性能特性
? 頻率范圍為119 MHz ~1050 MHz
? 接收靈敏度-126dBm
? 調制
? (G)FSK，4(G)FSK，(G)MSK
? OOK和ASK
? PA支持+35~+37dBm
? 功耗低
? 超低電流掉電模式
? 30NA關機，50nA的待機
? 數據傳輸速率=100bps至1Mbps
2.3 SI4463與SI4432的比較
EL1663B_PA_3W, EL4463_100MW,EL4432_100MW 做個簡單的參數對比
參數 | EL1663B_PA_3W | EL4463_100MW | EL4432_100MW |
頻率范圍 | 119~1050MHz | 119~1050MHz | 240~960MHz |
接收靈敏度 | -126dBm | -126dBm | -121dBm |
發射功率 | 35.17dBm | 20 dBm | 20 dBm |
關機電流 | 30nA | 30nA | 50nA |
待機電流 | 50 nA | 50 nA | 800nA |
接收電流 | 10.0mA | 10.0mA | 18.5mA |
發射電流 | 1.24A | 75MA | 85MA |
DATA速率 | 0.123~1M | 0.123~1M | 0.123~256K |
距離 | 20000米 434M 2.4K下 | 2800米 434M 2.4K下 | 2300米 434M 2.4K下 |
屏蔽蓋 | 有 | 無 | 無 |
3.主要用途:
? 家居自動化和安防門禁系統
? 無線抄表
? 車輛防盜
? 無線傳感器
? 遠程無線數據傳輸
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
4.EL1663B_PA_3W模組的外形圖:

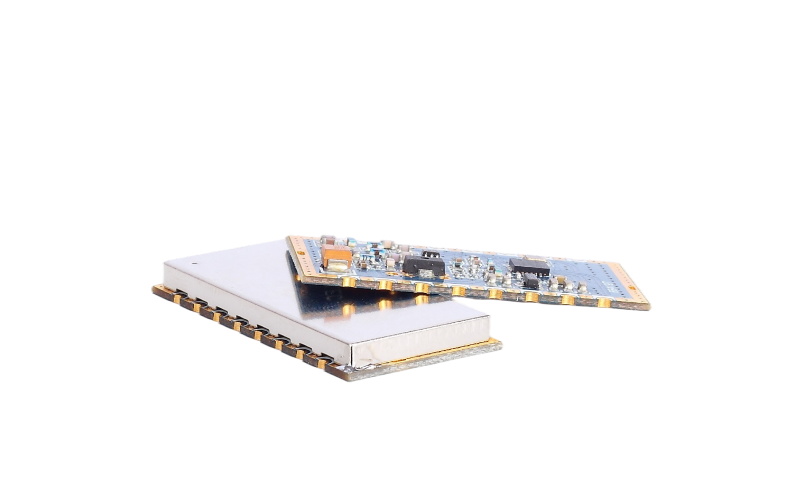

4.1:實物圖

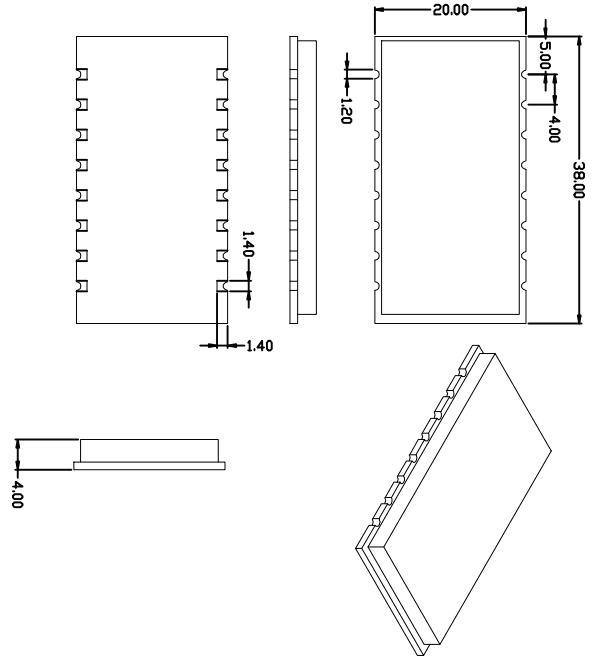

4.2:外形尺寸圖：

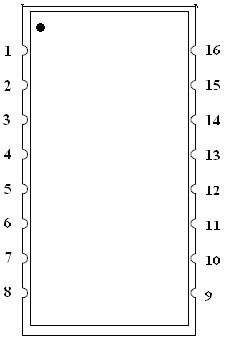

4.3: EL1663B_PA_3W的管腳定義（模塊正視）
腳位編號 | 引腳定義 | 描述 |
1 | VCC | 接電源正極4~6.5VDC |
2 | GND | 接電源地 |
3 | +3.3V | 內部LDO輸出 |
4 | GPIO0 | 接IC的GPIO0(可用來測試靈敏度) |
5 | GPIO1 | 接IC的GPIO1(可用來測試靈敏度) |
6 | SCK | 串行時鐘輸入。0～VDDV數字輸入。該引腳提供了4線串行數據時鐘功能 |
7 | SDO | 0～VDDV數字輸出，提供了對內部控制寄存器的串行回讀功能 串行數據輸入 |
8 | SDI | 0～VDDV數字輸入。該引腳為4線串行數據串行數據流總線。 |
9 | GND | 接電源地 |
10 | nSEL | 串行接口選擇輸入引腳。0～VDDV數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。 |
11 | nIRQ | 中斷輸出引腳，中斷產生時輸出低電平 |
12 | SDN | 關閉輸入引腳。0～VDDV數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。 |
13 | NC | 懸空 |
14 | NC | 懸空 |
15 | GND | 接電源地 |
16 | ANT | 接50歐的同軸天線 |
5.可選配的天線
6.測試環境與情況
測試天氣：比較惡劣 測試環境：在江上兩座橋之間 測試發送模組：EL1663B_PA_3W 測試接收模組：SI4463雙天線 測試頻率：434MH 測試速率：2.4K,頻偏4.8K 測試天氣：陰天轉小雨 |
測試溫度：18度 |
風強度：強 測試情況：接收信號穩定 測試距離：19.96公里 信號值：20以上 |
7.定購信息與聯系方式
產品型號=產品類型+工作頻段+封裝形式
EL1663B_PA_3W
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL1663B_PA_3W -433D | 433 MHZ |
|
EL1663C_PA_3W _915D | 915 MHZ |
|
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址：http://www.billy-hair.com
郵箱：sales@elink-elec.com
電話：86-591-87591000
地址：福建省福州市倉山區橘園洲工業區27棟
