簡述

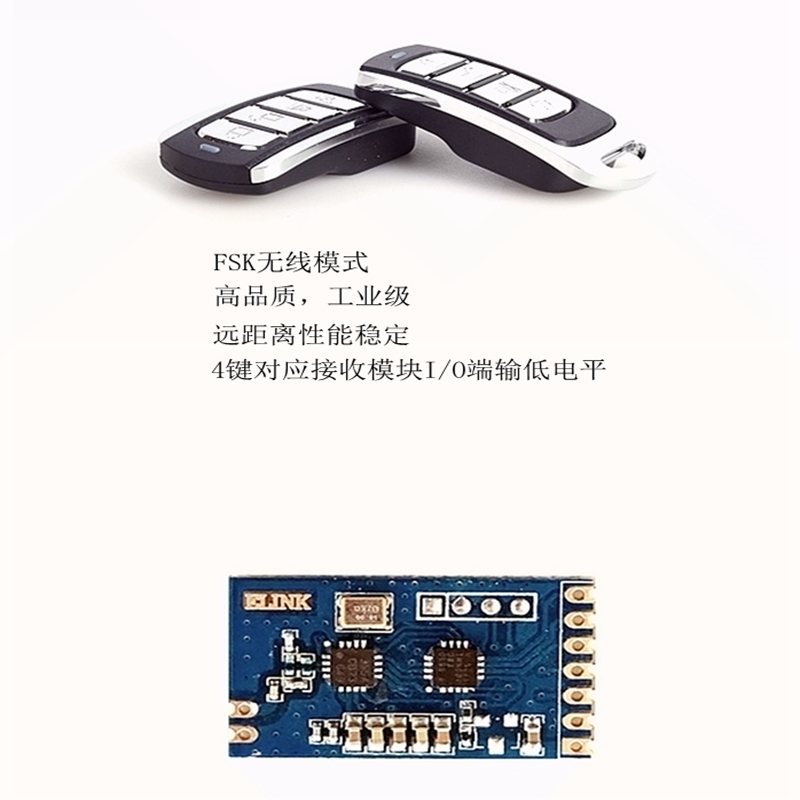

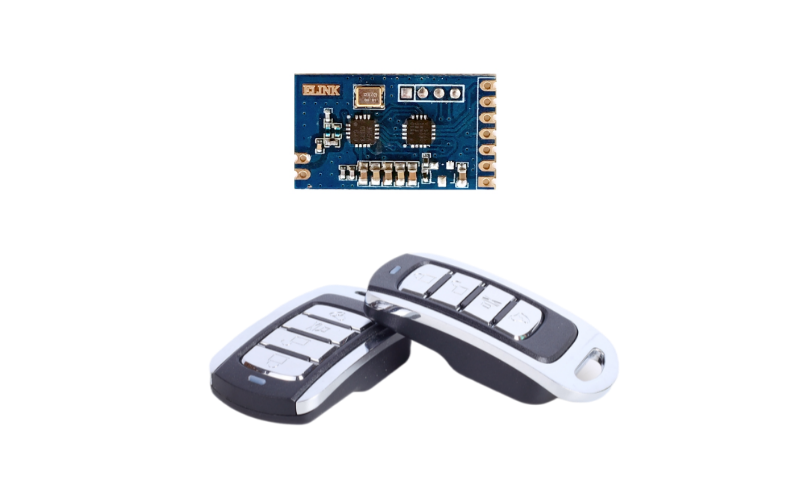

本模塊采用了 Silicon Labs 的 SI4355 作為無線遙控器接收模組，SI4010作為無線發射遙控器模組是一套完整的、體積小巧、低功耗、應用簡單 無線收發套件。此套件分為接收模組與無線模塊，用戶無須再進行開發，即可實現無線的的接收與發送。并可實現發射模組，接收模組收到相應數據觸發對應端口輸出。這是一款目前用途非常廣泛的300米四鍵遙控模塊，常用于報警器設防、車庫門遙控、工業控制、汽車遙控等，這類用途要求遙控器的遙控距離比較遠，可靠性，抗干擾強（50億組不同的地址），非常適合工業控制應用。這是一套高性能低成功的無線遙控收發套件。
外形特征:

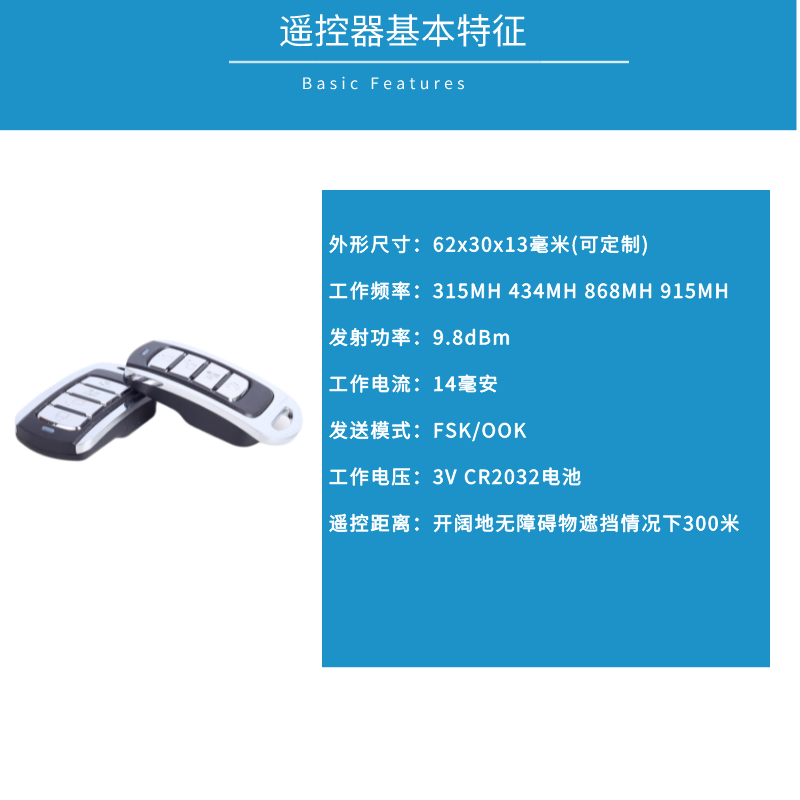

2.1 無線遙控發射器基本特征:
外形尺寸：62x30x13毫米(可定制)
工作頻率：315MH 434MH 868MH 915MH
發射功率：9.8dBm
工作電流：14毫安
發送模式：FSK/OOK
工作電壓：3V CR2032電池
遙控距離：開闊地?zé)o障礙物遮擋情況下300米
2.2無線遙控接收模塊基本特征:

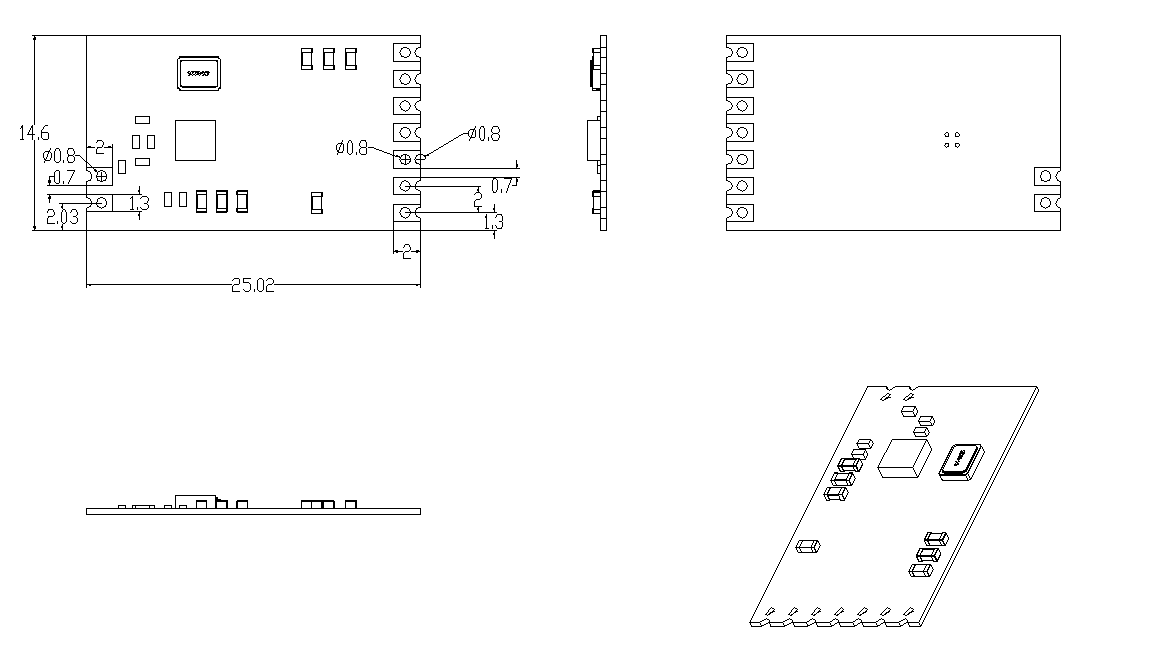

外形尺寸：25x15x2毫米(不含天線)
工作頻率：315MH 434MH 868MH 915MH
工作電流：14毫安
接收模方：FSK/OOK
接收靈敏度：-115dBm@2.4Kbps
工作電壓：3V/5V
接收距離：開闊地?zé)o障礙物遮擋情況下300米

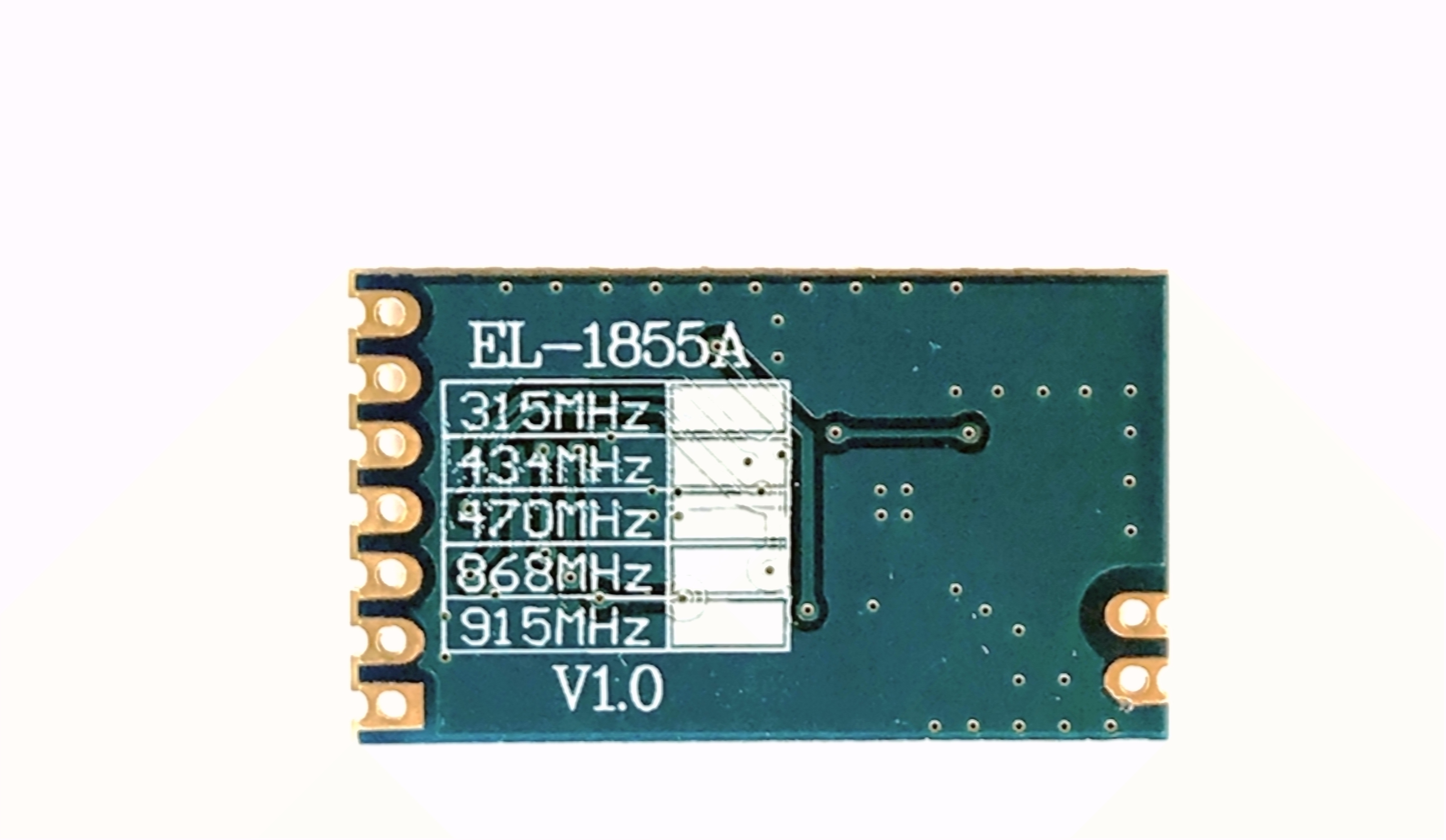

EL1855無線接收模組管腳說明 |
管腳 | 名稱 | 說明 | 備注 |
1 | VCC | 電源輸入 3~3.6V，建議3.3V |
|
2 | GND | 電源地 |
|
3 | OUT1 | 輸出1，對應遙控器第一個按鍵 |
|
4 | OUT2 | 輸出2，對應遙控器第二個按鍵 |
|
5 | OUT3 | 輸出3，對應遙控器第三個按鍵 |
|
6 | OUT4 | 輸出4，對應遙控器第四個按鍵 |
|
7 | SET | 學習引腳輸入，平時高，置低電平后進入學習對碼狀態 |
|
8 | ANT | 天線輸入 |
|
9 | GND | 地 |
|
接收模塊應用說明：
接收模塊有7個引出端，分別為GND、VCC、OUT1、OUT2、OUT3、OUT4、SET，其中VCC為3.3V供電端，GND為接地端，OUT1、OUT2、OUT3、OUT4為數據點動輸出端，平時為低，接收到有效信號時能輸出高電平，驅動電流約5mA，與發射器上的四個按鍵一一對應，平時無接收信號時為低電平，當遙控器相應按鍵按下為輸出高電平。
